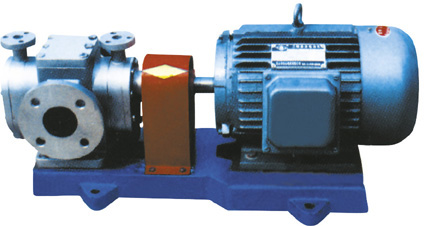

不銹鋼齒輪泵的齒輪常見的有直齒、斜齒、人字齒、螺旋齒，齒廓主要有漸開線和圓弧型式。通常小型齒輪泵多采用漸開線直齒輪，高溫齒輪泵常采用變位齒輪，輸送高粘度、高壓聚合物熔體的熔體泵多采用漸開線斜齒輪。齒輪與軸制成一體，其剛性及可靠性高于齒輪與軸單獨制造的齒輪泵。國外低壓齒輪泵的齒輪常采用方形結構，即齒輪的齒寬等于齒頂圓直徑。而高壓場合使用的高粘度齒輪泵的輪齒寬度小于其齒頂圓直徑，這是為了減小齒輪的徑向受壓面積，降低齒輪、軸承的載荷。 不銹鋼齒輪泵是一種新型的輸送液體的機械,具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。 不銹鋼齒輪泵，在殼體上安裝主動軸(16)與被動軸(17)，在主動軸(16) 位于殼體內的一段上安裝齒輪(5)，在被動軸(17)上安裝與齒輪(5)嚙合的齒輪，形成一對齒輪副，在殼體上設置物料的進口與出口，其特征是：在殼體內容納齒輪副的空腔內壁設置陶瓷板。 結構特點: 一．滑動軸承 不銹鋼齒輪泵滑動軸承的材料有浸漬石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐熱、耐腐蝕、耐摩擦性能，所以不銹鋼齒輪泵的滑動軸承多采用工程陶瓷制作。由于工程陶瓷很脆且膨脹系數小，所以軸承間隙不得過小，以免發生抱軸事故。 由于不銹鋼齒輪泵的滑動軸承以所輸送的介質進行潤滑，所以應根據不同的介質及使用工況，選用不同的材質制作軸承。 二．隔離套 在采用金屬隔離套時，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。渦流的表達式為：其中Pe－渦流；K—常數；n—泵的額定轉速；T－磁傳動力矩；F－隔套內的壓力；D－隔套內徑； 一材料的電阻率； —材料的抗拉強度。當泵設計好后，n、T是工況給定的，要降低渦流只能從F、D等方面考慮。選用高電阻率、高強度的非金屬材料制作隔離套，在降低渦流方面效果十分明顯。 不銹鋼齒 輪泵液壓系統的發熱，直接影響不銹鋼齒 輪泵的正常工作，發熱現象所造成危害，主要有以下幾點： (1)工作液體的溫度升高后，使工作液體的黏度下降，泵的泄漏增加，泵的實際流量有所下降; (2)液壓系統及元件的密封件在高溫下變質，彈性變性能力降低，使密封性能降低，甚至密封失效，使泄漏增加; (3)當液壓閥件的閥芯、閥體材料不同、熱膨脹系數不同時，閥芯、閥體之間因熱膨脹而出現閥芯卡死現象,致使不銹鋼齒輪泵不能工作; (4)工作液體的黏度下降時,使工作液體的潤滑性能降低,液壓元件的磨損加快,加速了元件的磨損失效,縮短了元件的使用壽命。為了盡量避免上述現象的發生，有些不銹鋼齒輪泵在使用一定時間后，不得不停下來，使系統降溫，從而降低了不銹鋼齒輪泵的開機率，影響了施工進度。因此，應針對系統發熱原因，采取相應措施，控制液壓系統的溫度，保證不銹鋼齒輪泵的正常使用。 | |||||||||||||||||||||
